Пришла весна, перепады уличной температуры заставляют чаще подходить к котлу и настраивать температуру жижи. Или отключать котёл днём, и не забывать включить его к вечеру. Поэтому пора наконец собрать датчик уличной температуры для электрического котла Protherm Скат.
В магазине, оригинальный датчик 0020040797 стоит 2К. Аналог можно найти за 1200. Мы будем собирать буквально за копейки. Финальную схему брал из ветки на forumhouse.
1. Термистор на 1кОм
2. Резистор на 2.2кОм
3. Резистор на 330Ом
4. Медный двухжильный кабель сечением 0,5мм
5. Распределительная коробка для размещения на улице.
Итого, на 20 комплектов, ушло 170 рублей. Проблематично найти только термистор на 1кОм. Остальное можно и разыскать.

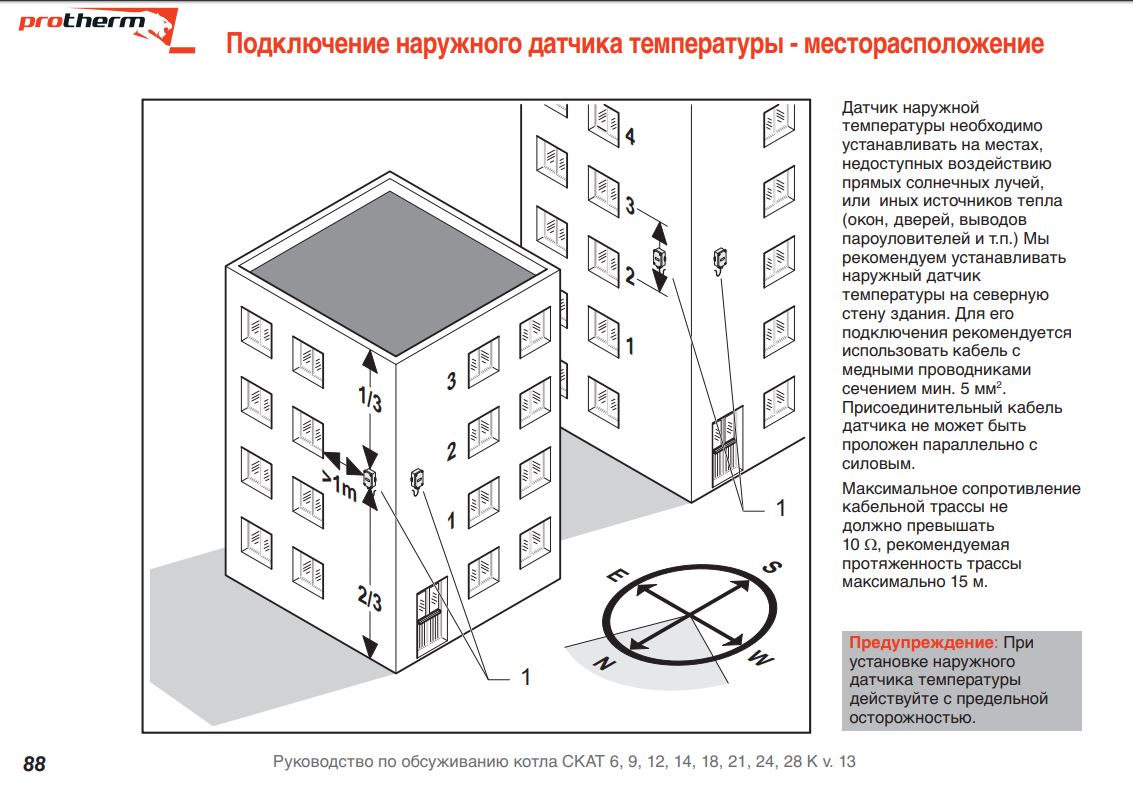

Сама пайка заняла буквально 3 минуты. Еще час ушёл на красивый монтаж на улице и укладку провода в техкомнате до котла. Датчик рекомендуется расположить на северной стороне в тени (читаем сервис мануал!)
Далее стрелкой переходим до цифры 47 и смотрим показания внешней температуры. В моём случае, отклонения вышли +-1 градус.
Также стрелкой переходим до 43 и выбираем эквитемальную кривую.
Всё. Пока оставил так, посмотрим как будет греть жижу ночью и днем на солнце.
UPD! 01.2021 - температура опускается ночами до -26. В таких условиях, котёл работает, но не греет! Буквально на секунду включается нагрузка, затем реле отщелкивает. Дело в том, что ниже -25 автоматика уже считает сопротивление с датчика как ошибочное, и для безопасности отключает тены. Вернулся на ручное управление.
UPD! 10.2021 - полностью адаптировался к автоматической настройке котла. Однозначно жить стало комфортнее. Правда для некоторой экономии настроил несколько таймеров в Domoticz для максимальной выгоды от тарифа дифференцированного по двум зонам суток
