IBM 11000VA. Замена АКБ

Инструкция по замене АКБ на ИБП IBM 11000VA (основной модуль) и во внешнем блоке 3U Extended Battery Module.

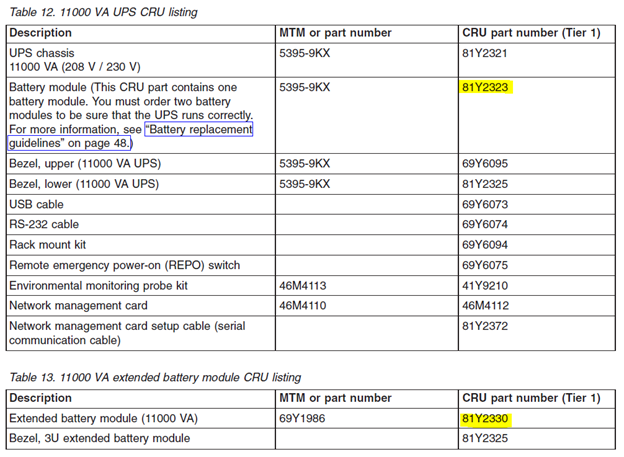

Во внутреннем блоке ИБП установлены две кассеты (Part Number 81Y2323) по 12 шт YUASA NPW45-12 (аналог Delta HR 12-34 W).

Внешний блок (FRU P/N 81Y2330, Option P/N 69Y1986) состоит из 24 штук YUASA NPW45-12 (аналог Delta HR 12-34 W).

Для работ потребуется крестовая отвертка PH2, мультиметр, пассатижи, металлическая линейка (30 см), ключ TORX (если выполняется замена во внешнем блоке).

Официальный мануал

АКБ можно менять на «горячую» в случае, если ИБП не работает в режиме Battery Mode.

1.       Снимаем пластиковую заглушку

2.     Откручиваем пальцами болт с левой стороны и извлекаем металлическую крышку. Аналогично поступаем с правой заглушкой

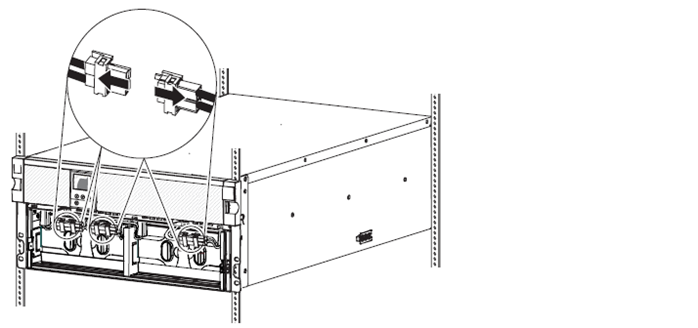

3.       Отключаем все три коннектора

4.       Извлекаем кассеты за пластиковые ручки

5.     Извлеченная кассета представляет из себя 12 АКБ в пластиковом кожухе состоящий из верхней и нижней крышки, соединенные по бокам прозрачным скотчем. АКБ склеены между собой блоками по три штуки двусторонним скотчем.

6.       Чтобы снять верхнюю пластиковую крышку, нужно аккуратно просунуть металлическую линейку между АКБ и пластиковой крышкой чтобы разъединить двусторонний скотч. Крышка достаточно хрупкая.

7.       После того как разберете кассету, установите новые АКБ соблюдая следующую последовательность

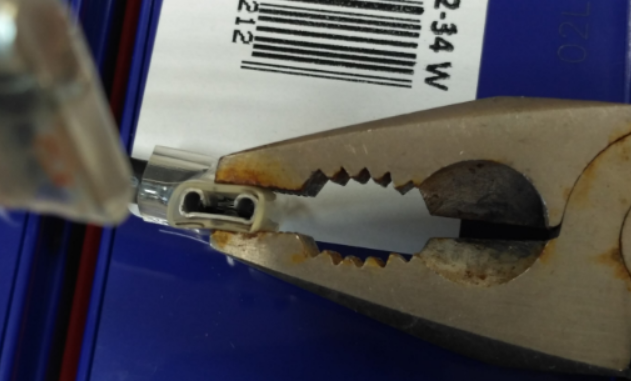

8.       Чтобы исключить плохой контакт между клеммами АКБ и разъёмами, поджимаем их плоскогубцами.

9.        Не забываем укладывать провода сверху АКБ таким образом, чтобы они попадали в верхнюю крышку. Для большей жесткости, обмотайте кассету прозрачным скотчем. Напряжение новых АКБ примерно 154В.

              Устанавливаем кассеты в обратном порядке во внутренний блок, подключаем все три разъема.

ОПЦИОНАЛЬНО!

Замена АКБ во внешнем модуле.

Перед извлечением внешнего блока с АКБ, его следует отключить от основного блока. Коннектор расположен с задней стороны.

1.       Снимаем пластиковую заглушку. Откручиваем по два болта с каждой стороны, чтобы извлечь блок.

2.       Никаких ручек для того чтобы достать блок не предусмотрено. Либо выталкиваем сзади, либо достаем пальцами.

3.       ВНИМАНИЕ! Блок весит 70 килограмм. Рекомендуется устанавливать блок на подкладку, чтобы была возможность подхватить и поднять его. Я использовал 6 старых акб, установил блок на них.

4.       Доступ к АКБ можно получить после снятия верхней крышки. Она прикручена 8 маленькими болтами по бокам и на лицевой стороне. Также с задней стороны, она прикручена двумя болтами TORX.

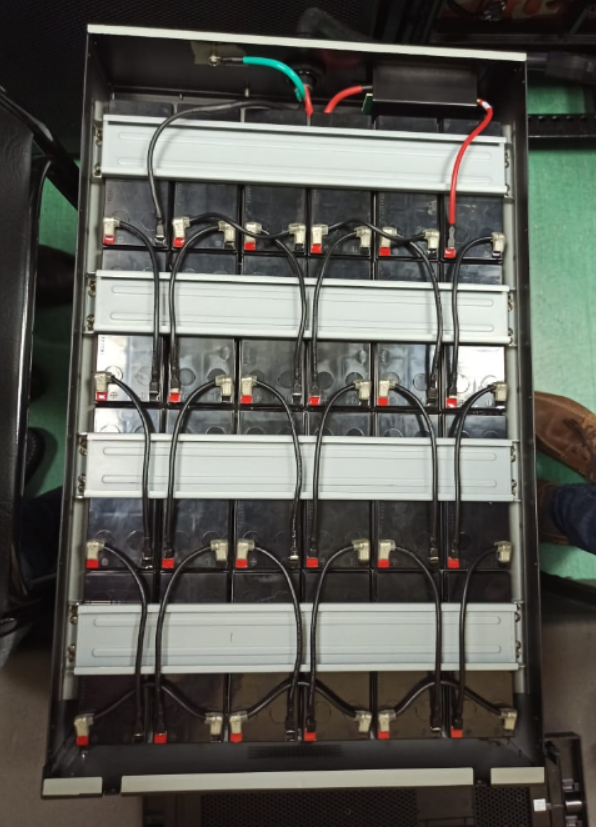

5.       Внутри блока АКБ расположены в четыре ряда по 6 батарей и закреплены металлическими пластинами.

6.       Сперва снимаются провода с клеммами, затем металлические пластины, снимаются старые АКБ, устанавливаются новые, устанавливаются пластины, подключаются проводами.

7.       Не забываем поджимать клеммы пассатижами для надежного контакта.

8.       ВНИМАНИЕ! Высокое напряжение! Суммарное напряжение на АКБ достигает ~300В!!!

9.       Зрительно проверяем правильность подключения батарей, а также руками проверяем надежность крепления коннекторов к клеммам АКБ.

10    Устанавливаем верхнюю крышку на место. Устанавливаем внешний блок в стойку и подключаем его к основному блоку.

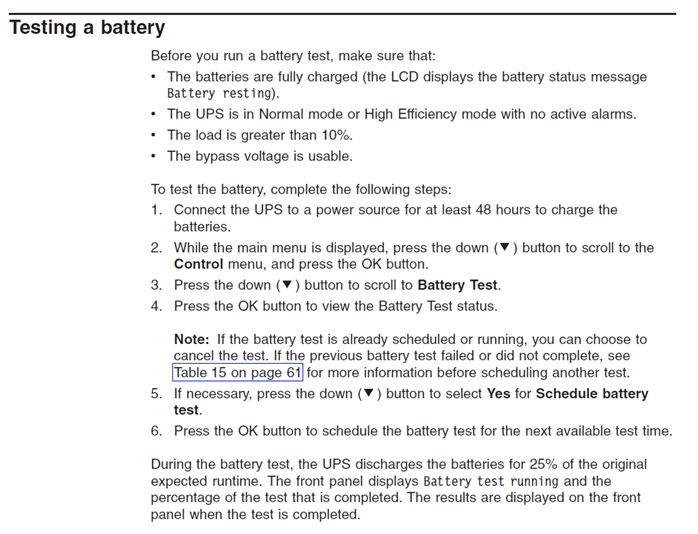

При необходимости запускаем тест батарей
