Domoticz. Управление котлом

Довольно простая схема удаленного управления электрокотлом через Sonoff Basic и промежуточное реле. Очень удобно, когда двухтарифный счетчик, включать по расписанию с 23:00 и до 7:00. Или, например, когда собираешься наведаться, включить заранее, чтобы было тепло дома.

Можно обойтись и без промежуточного реле, слегка поработав напильником с sonoff, и превратив его в реле с "сухим" контактом.

Итак, что имеем. Электрический котёл 14Квт Protherm "Дельфин" (он же "Скат"). Промежуточное реле PK-1P 220, и конечно Sonoff Basic.
Схема подключения:

Подключаем к розетке\автомату sonoff, от него запитываем промежуточное реле. Снимаем перемычку с разъема HDO (см. инструкцию) и подключаем в него два провода с 11 и 12 контактов промежуточного реле.  ВНИМАНИЕ! Не надо напрямую подключать 220В в HDO!

Индикатор работы реле

Когда реле разомкнуто, работает только панель управления котлом. Сейчас показывает текущую температуру теплоносителя

Включать котел можно и кнопкой в Sonoff'а

Реле замкнуто - пошёл подогрев!

Осталось добавить это дело в Domoticz и прописать сценарий для управления по расписанию.

Заходим в Настройки>Оборудование. Создаем Dummy

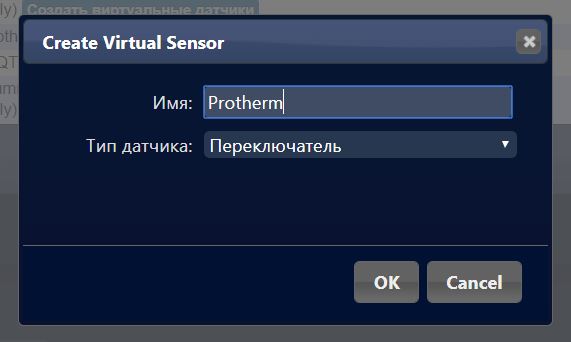

Дальше жмём Создать виртуальные датчики. Прописываем имя и тип датчика - Переключатель

Далее переходим в Настройка>Устройства. Находим по имени новый переключатель, записываем его idx

Через веб-морду управления Sonoff Basic, заходим в настройки Domoticz и прописываем записанный key idx переключателя.

Накидал самый простой сценарий, чтобы котёл включИлся в  23:00

Настройка>Дополнительно>События

В придачу, выкладываю комплект иконок для котла в Domoticz. Скачать можно тут и как поставить.

Update! На днях завис роутер, и не отработал сценарий отключения котла в 6:50. Сетую на нестабильность Nexx WT3020. Чтобы устранить подобные случаи, перешёл на установки таймеров в самом Sonoff'е, в прошивке Tasmota.

Думаю после смены роутера, подобные зависоны уйдут, и можно будет всё делать через Domoticz.
